Regler for elektronikklabene
For at arbeidet på laben skal være effektivt og sikkert er det viktig med gode rutiner:
- Mat og drikke er forbudt på alle labene.
- Generelt må alle holde orden.
- Skru alltid av strømforsyningen før du begynner å arbeide med for eksempel å montere komponenter, e.l.
- Etter at du har brukt utstyr og verktøy skal du alltid rydde
opp:
- Slå av alt utstyr untatt PC’en.
- Kast ledningsstumper og lignende. Støvsug evt. pulten og gulvet.
- Legg på plass komponenter du har brukt. (Det er lurt å ta dette underveis: Dersom du ikke skal bruke en komponent legger du den straks tilbake i riktig boks/folder.)
- Når du går skal arbeidspulten forlates ren og ryddig til neste person/gruppe.
- Les oppslagene på laben slik at du vet hva du skal gjøre i tilfelle brann eller ved behov for akutt medisinsk hjelp.
Sikkerhet på laben
Spenninger over 40 Volt kan i enkelte tilfeller være skadelig for mennesker. Selv om det vanligvis må mer til, kan huden være tilsølet, eller man kan få en veldig god kontaktflate, e.l. Om man forårsaker visse strømnivåer gjennom kroppen/hjertet kan man få hjerteflimmer. Med ekstreme strømnivåer kan man få interne brannskader. Noen komponenter kan også eksplodere om de får for store strømmer igjennom seg. Dette gjelder særlig elektrolytt-kondensatorer. Får noen strøm gjennom seg, eller noe annet skjer, skal lege kontaktes. Hovedårsaken til dette er at hjertearytmi o.l. kan vedvare og forårsake problemer lenge etter støtet. Kontakt da også ansvarlig for laben.

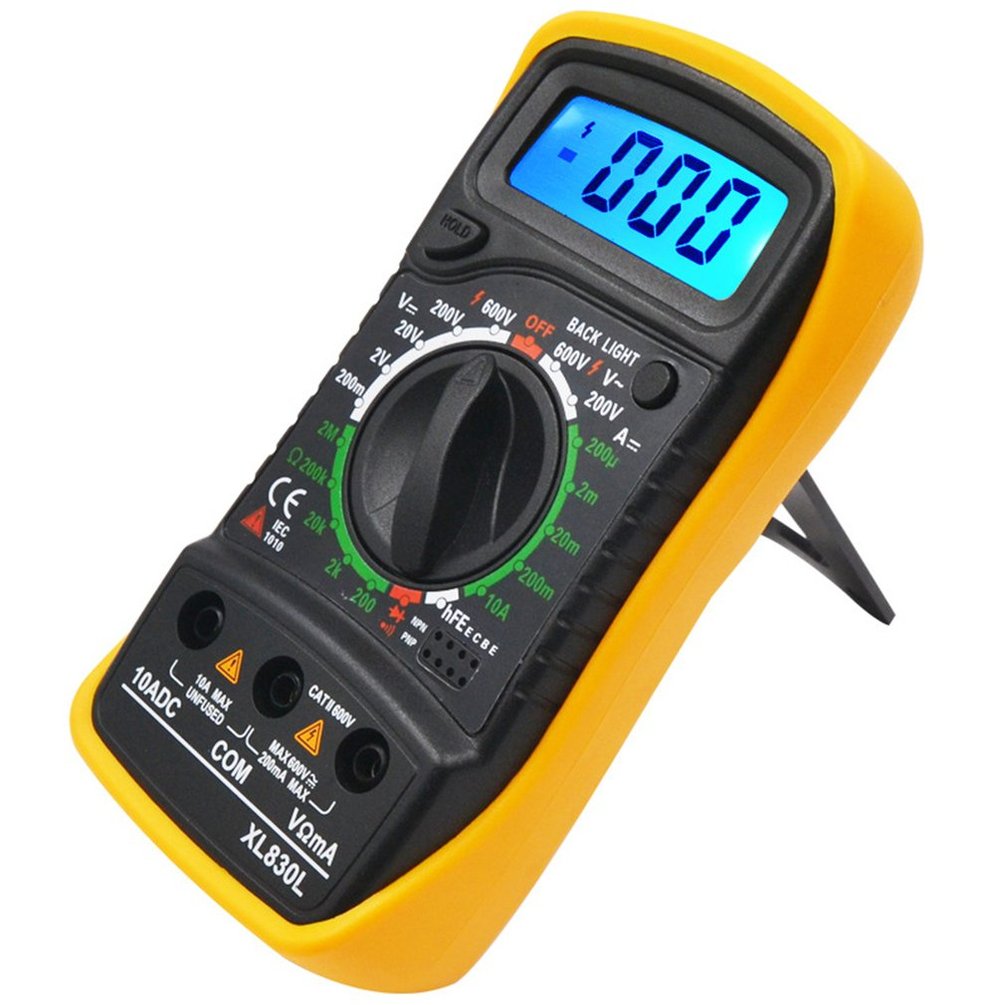

Håndholdt multimeter “XL830L”
XL830L er et håndholdt multimeter som kan måle AC/DC-spenning
motstand og strøm. Probeledningene skal for vår bruk alltid stå i
terminalene COM/V\(\Omega\)mA.
Måling av DC spenning - Skal du måle DC spenning vrir
du hjulet til å peke på en spenning som er den nærmeste spenningen om er
høyere den spenningen du skal måle for å få best målenøyaktighet.
Måling av DC strøm - Skal du måle DC strøm vrir du
hjulet til å peke på en strøm som er den nærmeste strømmen om er høyere
den strømmen du skal måle for å få best målenøyaktighet.
Måling av motstand - Skal du måle motstand vrir du
hjulet til å peke på en motstand som er den nærmeste motstanden som er
høyere den motstanden du skal måle for å få best målenøyaktighet.
Husk å slå av instrumentet etter bruk.
Manual: Excel-XL830L-Multimeter-Instructions-manual.pdf

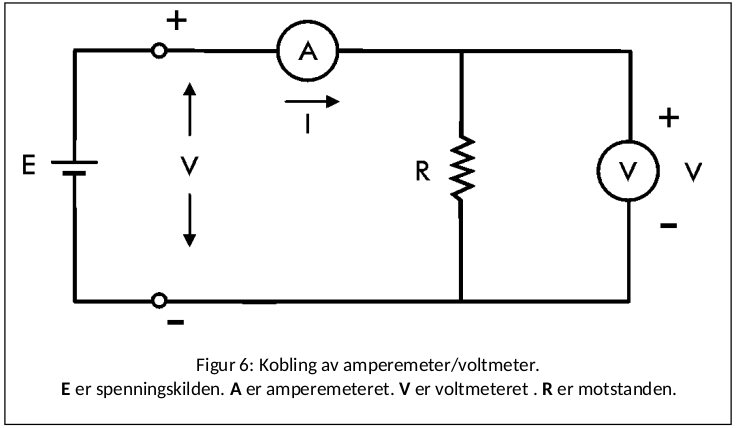

Kobling av voltmeter og amperemeter
Amperemeteret skal kobles i serie med elementet man
måler strømmen igjennom. Det er alltid et lite
spenningsfall over et amperemeter som brukes til å bestemme
strømmen.
Voltmeteret kobles i parallell med elementet man måler
spenningen over. Voltmeteret trekker alltid litt strøm
som brukes til å bestemme spenningen.
Digilent Analog Discovery 2
![Analog Disxcovery 2](fig/analog_discovery_2.png)
I tillegg til XL830L-mutlimeteret, bruker vi Analog Discovery 2 for mer avanserte målinger i IN1080. Blant annet kan man bruke utstyret som osciloscop, funksjonsgenerator og strømforsyning. Programvaren for enheten heter Waveform og er installert på alle RHEL maskinene som har utstyret tilkoblet på Assembler. Utstyret er også satt opp på SONEN. Dersom du ønsker å benytte utstyret utenom labtimene/gruppetimene, ber vi dere bruke utstyret på SONEN.
Manual: analog-discovery-2-reference-manual
Avisolering av koblingsledninger

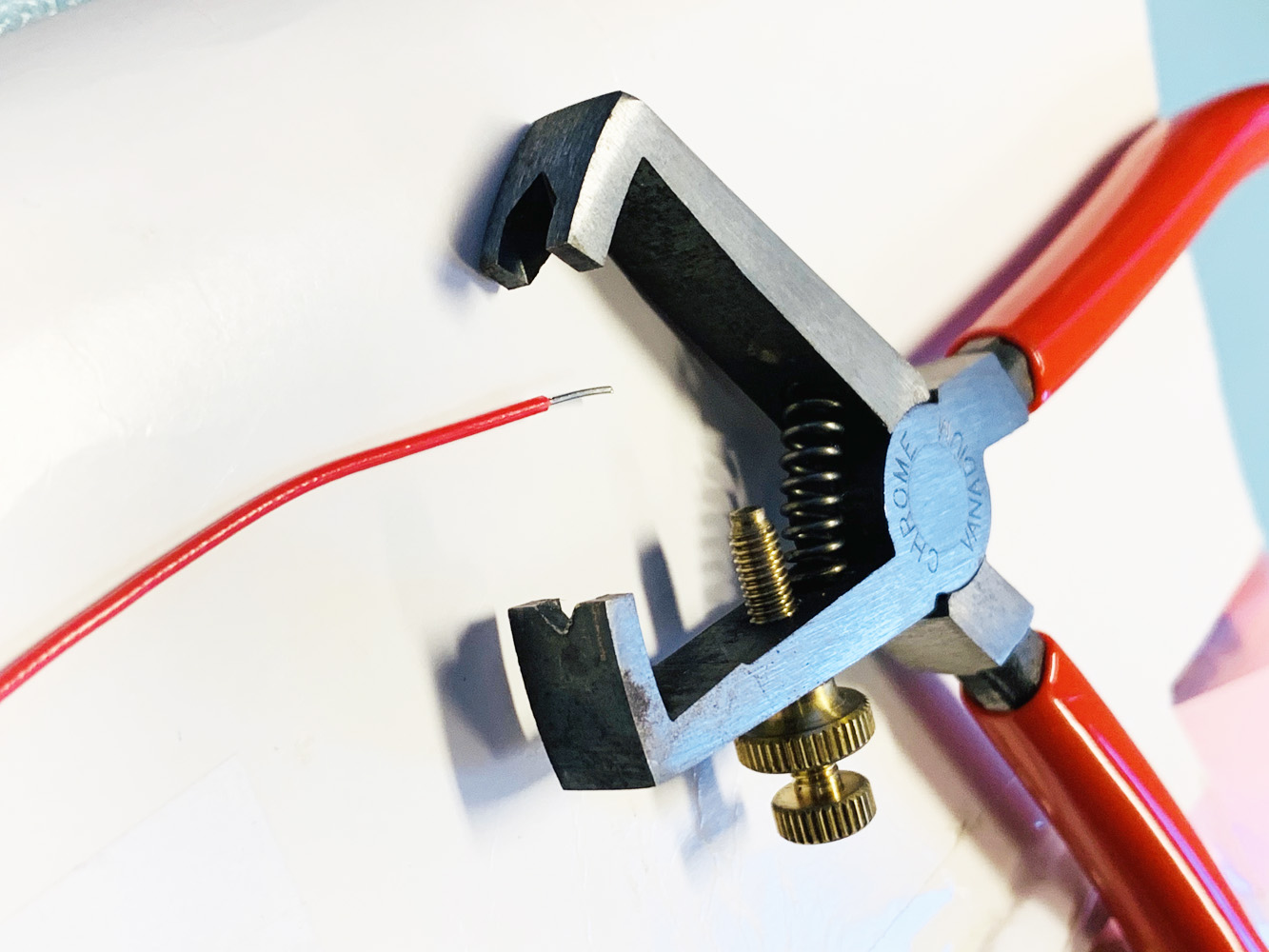

Trenger du å lage egne koblingsledninger, kan de klippes fra rull med avbitertang, og avisoleres i endene med en tang som vist under. Denne tangen må være riktig instilt slik at den ikke klipper ledningen men samtidig tar tak i plastisolasjonen.
![Avisolasjonstang](fig/tang.jpg)
Informasjon om motstander

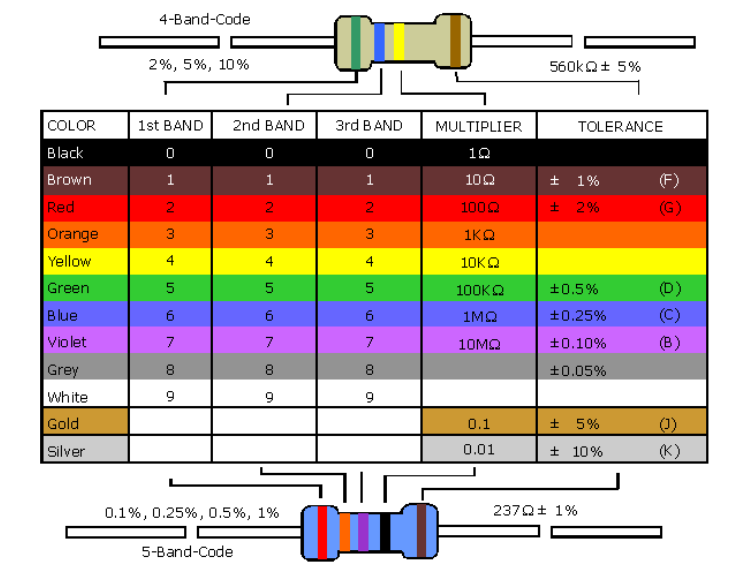

Motstander er normalt merket med striper som angir motstandsverdien. Det er vanligvis 4 eller 5 striper på motstanden. Av disse står tre eller fire noe tettere sammen, og angir motstandsverdien. Fargen til det yterste avgjør det første tallet i motstandsverdien, mens fargen til det siste bestemmer en multiplikator. Toleranseverdien (nøyaktigheten) er også merket med en stripe som gjerne står med litt mellomrom fra de andre. Se figur 5 for forklaring.
Motstander du vil finne på laben er som oftest laget for å tåle 0,25 Watt. Har motstanden et høyere effektforbruk vil dette kunne føre til bl.a. sterk oppvarming, eller at materialet i motstanden forandres slik at motstanden endrer verdi.
