Bakgrunn
Akustikk ligger i grensesnittet mellom AV-behov og EA-tekniske hensyn til byggningsspesifikke løsninger på interiør, arkitektur og anlegg.
Dette gjelder både for bygging av nye rom og ombygging / oppussing av eksisterende rom.
Det er viktig å finne en prosedyre som er lett å følge og involverer de riktige avdelingene/personene i riktig rekkefølge, samkjørt med EA-prosjektanvisninger, og denne nettsiden er en begynnelse på den prosessen.
Rådgivning og retningslinjer for akustikk på UiO
Retningslinjer og dokumentasjon (per desember 2021)
EA-prosjektanvisningen har få referanser til Akustikk, og det har historisk vært fokus på materialvalg og bygningsdesign for å håndtere lydforurensning i bygget.
I dagens prosjektanvisning 5 nevnes akustikk ved å referere til UFS-standardene 116 og 119.
Akustikk i AV-rom passer bedre i prosjektanvisning 2 bygg der de riktige folkene får det flagget. Per i dag er Prosjektanvisning 2 Bygg - 20.10 Akustikk:
"I tillegg til krav i gjeldene lover og forskrifter må brukerkrav alltid avklares både for nye bygg samt vedlikehold og ombygging, med tanke på instrumenter som er sensitive for vibrasjoner"
Rådgivende kompetanse (per desember 2021)
EA (UiO) har rådgivende ingeniør som har akustikk-kompetanse og kommer inn i prosjekteringsfasen, og den rådgiveravtalen er under fornyelse.
Vi mangler et kontaktpunkt for ad-hoc evaluering av akustikk i rom, dette venter på ny rammeavtale i UNIT for AV-leverandører, også en avklaring mot hvor det finnes denne type konsulentkompetanse.
Det er allikevel mulig å bestille evaluering av akustikken i rom, og få rapporter med målinger og anbefalinger av denne typen rapport for hybridmøterom prosjektet. Ta kontakt med AV i Nettdrift hvis du ønsker hjelp med bestilling.
FAGSPESIFIKASJON FRA UNINETT
https://www.uninett.no/sites/default/files/ufs116-oppdatert.pdf
5.5 Akustikk
Krav til akustiske forhold ivaretas normalt av akustisk rådgiver (RIAku).
Funksjonskrav for akustiske forhold i bygninger er gitt teknisk forskrift tilhørende veiledning (VTEK10) [4]. Tallfestede grenseverdier er gitt i Norsk standard NS 8175:2012 Lydforhold i bygninger – Lydklassifisering av ulike bygningstyper, der grenseverdier for klasse C anses som tilstrekkelige for å oppfylle forskriften.
I Statsbyggs prosjekteringsanvisning PA 5551 Romakustikk og elektroakustiske anlegg er det vist eksempler på hvordan man kan sikre gode forhold for formidling av tale i auditorier [5]. Se også SINTEF Byggforskserien, spesielt detaljblad 527.304 Lydregulering i rom med tilhørere og 727.304 Forbedring av lydforhold i undervisningslokaler.
Lydanlegg for taleforsterking må tilpasses de romakustiske forholdene i rommet. Merk at talelydanlegg bør være et supplement til, ikke en erstatning for gode romakustiske forhold. I en del tilfeller vil det derimot være et kompromiss mellom optimal utforming av visningsflater/lerret og akustisk reflektor over podiet i auditorier. Se for øvrig kapittel 10.1 Høyttalerløsninger, kapittel 4.2 Visningsflater og projektorløsninger og kapittel 4.6 Siktforhold og utforming av presentasjonsvegg.
Tilleggskrav for rom for fjernundervisning eller videokonferanse
For rom som skal benyttes for fjernundervisning, videokonferanse eller videoopptak stilles spesielle krav til de akustiske forholdene. Her er det er det spesielt viktig å oppnå lav bakgrunnsstøy, kort etterklangstid og å unngå sterke veggrefleksjoner. Dette er fanget opp i NS8175:2012, der det er stilt spesielle krav til videokonferanserom.
Følgende tilleggskrav bør stilles til møterom for videokonferanse:
- Dersom man ønsker spesielt gode romakustiske forhold, bør klasse B benyttes for krav til etterklangstid. Etterklangstiden bør være tilnærmet lik i alle oktavbånd fra 125 - 4000 kHz.
- Absorbenter må monteres både i himling og på vegger. Harde parallelle veggoverflater bør unngås. For å sikre flat etterklangstid må ulike absorbenttyper med komplementære egenskaper benyttes i himling og på veggoverflater.
Merk at behovet for gode romakustiske forhold er minst like stort i rom som tilrettelegges med rimelige softwarebaserte videomøteløsninger, da mikrofon- og høyttalerløsningene ofte har dårligere lydkvalitet og evne til å fange opp direktelyden fra den som snakker enn ved bruk av tradisjonelle videokonferansesystem.
Se forøvrig kapittel 10.5.
I auditorier og seminarrom må følgende forhold vektlegges:
- Dersom man ønsker spesielt gode romakustiske forhold, bør klasse B benyttes for krav til etterklangstid. Etterklangstiden bør være tilnærmet lik i alle oktavbånd fra 125 - 4000 kHz. (NB: Dette gjelder kun for rom som karakteriseres som "Større undervisningsrom/auditorium" i NS8175:2012.)
- Absorbenter og eventuelle lydspredende elementer må plasseres slik at man unngår refleksjoner fra bakvegg og flutterekko mellom sidevegger ved podium/foreleserposisjon. Reflekterende overflater i himling og på sidevegger må understøtte god taleoppfattelse mellom foreleser og tilhørere.

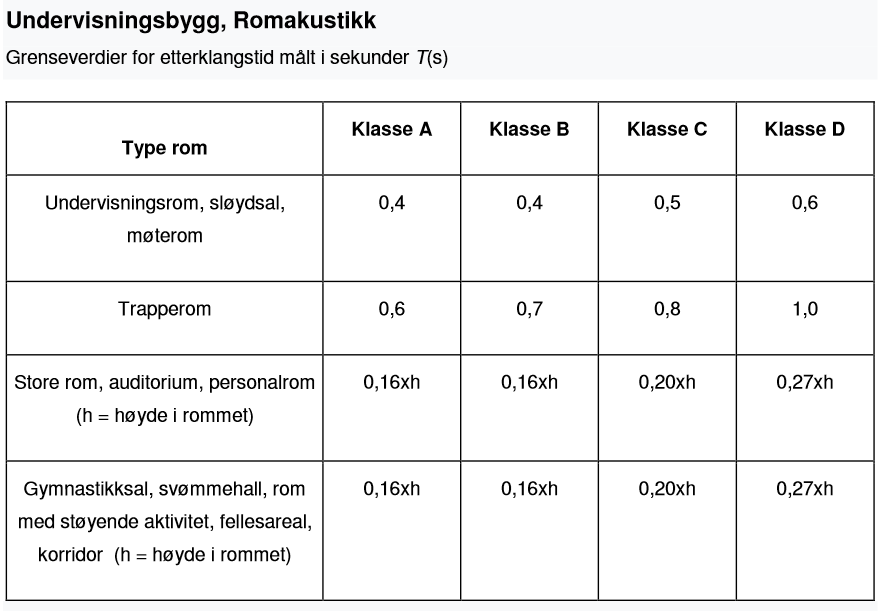

For referanse;
